逻辑结构图绘制规则

    为了简化逻辑结构图,提高逻辑结构图的实用性和易用性,VU按如下规则绘制逻辑结构图及统计分支和路径。

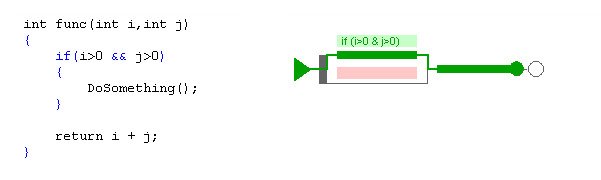

忽略判定中的复合条件

    复合判定中各个条件及组合关系覆盖在条件覆盖和MC/DC中实现,逻辑结构图只考虑判定的真假。

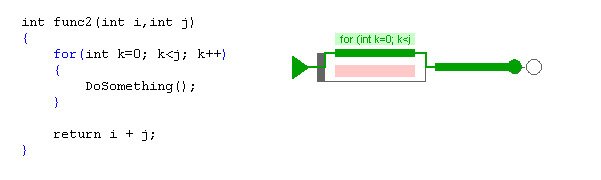

忽略循环的次数,只考虑是否进入循环
    所有循环结构均看作具有进入循环和不进入循环两个分支的分支结构,不考虑循环的次数。

一个用例可能覆盖多条路径
    复杂循环,即循环内有分支时,由于重复执行循环体,一个用例可能覆盖多条路径,如下图,进入循环体后,if语句形成的两个分支都覆盖了。
